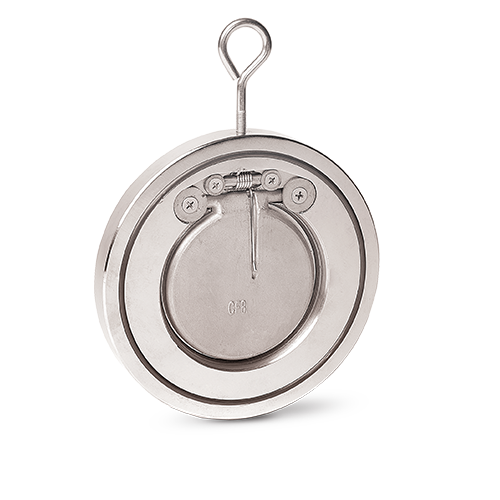

ÇEKVALF ÇALPARA WAFER ÇELİK DN 100
(0) Yorum - 0 Puan
0,00 TL
DN25 → DN400
PN 16
TasarımEN 14341
BağlantıWafer Tip EN 1092-1 / ISO 7005-1
Alından AlınaEN 558 Seri 97
MarkalamaEN 19
TestlerEN 12266-1
ÖZELLİKLER
Gövde menteşelenen disk, akış bölümü içine yerleştirilmiştir.
Sistemin üzerindeki akış yönünde hareket başlangıcı ile disk, akış bölümünü ekseni çevirerek bırakır ve akış geçişine izin verir.
Akış durduğunda disk, disk yay kuvveti ile gövdeye yerleştirilen EPDM conta kanalına oturur ve % 100 sıkı sızdırmazlık sağlar.
Kısa montaj uzunluğu ve göz vidası (kanca) sayesinde, iki flanş arasında kolay kurulum.
Büyük boyutlu, daha ağır disklere bağlı olarak, tipik tam boy salıncaklı çek valfler sadece 11 ft / sn’lik ortalama bir akış hızında tamamen açıktır. Daha düşük bir akış hızında aktive edildiğinde, bu vanalar gerçek kontrol edilebilirliği kaybeder ve tamamen açılmaz.
Kısmen açık bir disk, daha yüksek bir basınç düşüşü ve valf diskinin çırpınmasını sağlayan bir tıkanıklık yaratır – akışı bozar ve su darbesi şansını arttırır.
FAF2300 bu sorunları ortadan kaldırmak için uygundur. Vana vasıtasıyla hat ortamını hızlandırmak ve düşük basınçta neredeyse hiç engellenmemiş tam açıklığa ulaşmak için tasarlanmıştır.
Paslanmaz çelik salıncak ile inşa edilmiştir.
Gövde galvanizli karbon çelikten (FAF2330) veya paslanmaz çelikten (FAF2300) yapılabilir. Disk her iki tip için de 1.4301 / AISI 304 paslanmaz çelikten imal edilmiştir.
Paslanmaz çelik gövde, disk ve yaylıdır.
Yatay veya dikey pozisyonda monte edilebilir.
Bakım gerektirmez.
Küçük sızıntıyı önlemek için etkilidir.
UYGULAMA ALANLARI
Buhar
Sıcak ve soğuk su
Güç ve ısı mühendisliği
Basınçlı Hava
Tekstil ve kağıt fabrikaları
Gemi mekanik odaları
Endüstriyel teknolojiler
Asit veya alkalin özellikleri olmayan akışkanlar
SICAKLIK
+120 °C
