EMNİYET VENTİLİ T.K. YAYLI PN16 DN 65-100

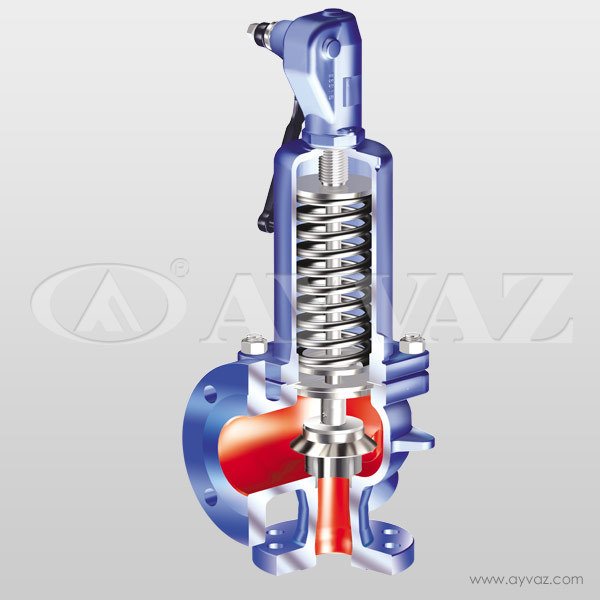

ARI-SAFE 900 Serisi Tam Kalkışlı Emniyet Ventili
ARI-SAFE 900 serisi, yay yüklü tam kalkışlı emniyet ventilleridir. Malzeme; demir döküm, sfero döküm, çelik döküm ve paslanmaz çelik olarak sunulabilir. Sistemlerde istenmeyen durumlarda sistemde ani basınç yükselmeleri, insana ait hatalar ve özellik buhar sistemlerinde ortam sıcaklığının artması sonucu oluşan basınç yükselmelerine karşı sistemi korumak amaçlı en son noktada emniyet ventilleri kullanılmalıdır.
Uygulamalarda genellikle tam kalkışlı emniyet ventilleri kullanılmaktadır. Tam kalkışlı emniyet ventilleri daha küçük çaplarda daha yüksek kapasiteleri tahliye edebilir. Ürün siparişini verirken; akışkan, sıcaklık, açma basıncı ve gereken tahliye kapasitesi göz önünde bulundurulmalıdır. Seçim konusundan destek almak için bizi arayınız. Tam kalkışlı emniyet ventili açma basıncı, çalışma basıncının min. %10 üzerinde olmalıdır. Buhar, doğalgaz ve vb. akışkanlar için açık kapak ve açık kaldırma tertibatlı ürün tipi seçilmelidir. Özellikle tahliyenin gerçekleştiği çıkış flanşından sonraki boru altına kondens birikimini ve sonuç olarak korozyonu engellemek için boşaltma deliği açılmış olmalıdır. Uzun yıllardır, buhar ve kızgın yağ dışındaki akışkanlar için yumuşak contalı metal disk tasarımı kullanmaktaydı. ARI-Armaturen bu teknolojiyi geliştirerek buhar ve kızgın suda kullanılabilen SHR contalı disk tasarımını geliştirdi.
ARI’nin geliştirdiği yeni premium SHR contalı disk ile buhar ve kızgın su’da 22 barg 200 °C’ye kadar sıfır kaçak.
Malzeme Yapısı:
Fig. 12.901/12.902/12.911/12.912 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 25.901/25.902/25.911/25.912 PN40 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.901/35.902/35.911/35.912 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 55.901/55.911 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 12.903/12.904 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 25.903 PN40 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.903 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Bağlantı:
Flanşlı
Anma Çapı:
DN15 (1/2” ) – DN150 (6” ) – Tam kalkışlı flanşlı
Basınç Sınıfı:
PN16 ve PN40
Sıcaklık Aralığı:
Maks. 300ºC (EN-JL1040 Demir Döküm), 350ºC (EN-JS1049 Sfero Döküm), 450ºC (1.0619+N Çelik Döküm), 400ºC (1.4408 Paslanmaz Çelik)
Uygulama Alanı:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
