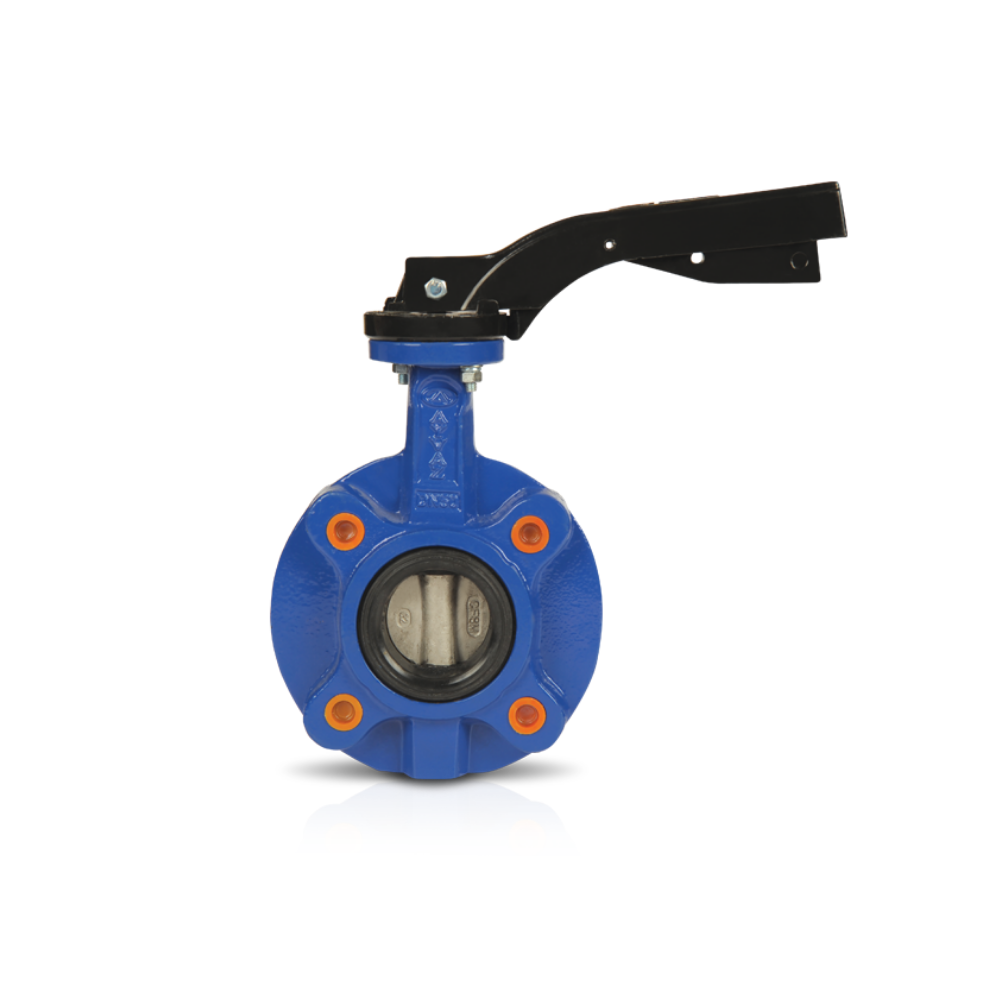

KELEBEK VANA PASL LUG KV4 DN350

KV-4 Lug Tipi Kelebek Vana

Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.

Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Ayvaz KV-4 Lug Tipi Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.

Tüm çaplar için redüktör tavsiye edilir. DN300 üzeri için yalnızca redüktörlü olarak üretilir.

Malzeme Yapısı:
Gövde: GG25 Pik Döküm
Disk: AISI316 Paslanmaz Çelik
Mil: DN25-DN300=SS420
DN350-DN600=SS431

Bağlantılar:
Lug Tipi

Nominal Çap:
DN25 (1” ) – DN600 (24” )

Basınç Değerleri:
DN300'e kadar PN 16
DN300 üzeri PN 10

Sıcaklık Aralığı:
Malzeme yapısına göre -10ºC’ den 110ºC’ ye kadar.

Uygulamalar
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Petrol ve gaz prosesleri
-Yangın söndürme sistemleri
