KONDENSTOP ŞAMANDIRALI ARI BR634 DN 15

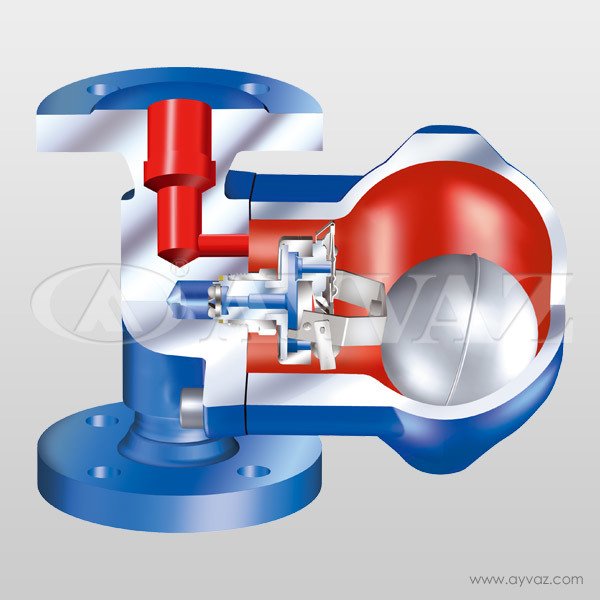

Ari Cona-SC şamandıralı buhar kapanı, doymuş buharın oluştuğu kaynama noktasında kondens tahliyesini sürekli olarak yapar. Dalgalanan miktarda ve sıradışı basınçta bile ters basınçsız kondens tahliyesi yapar. Kontrolör ile entegre edilmiş otomatik hava atıcıya sahiptir (Fig. 629/636 dışında). Koç darbesine karşı dayanıklı ve duyarsızdır. Entegre edilmiş geri dönüş korumasına sahiptir, kısaca çek vana mantığı ile çalışan bir yapıya sahiptir (Fig. 629/635 dışında). Geri kazanım hattı için birleşme ve baypas mümkündür (Fig. 629 hariç). Buhar kapanının merkezine yerleştirilmiş olan orifis tasarımı ile buhar kapanına isterseniz dikey, isterseniz yatay konumda kullanabilirsiniz. Yapmanız gereken tek şey, kapak ve gövdeyi ayırıp, gövdeyi 90° döndürmek ve tekrar civatalar ile birleştirmektir (Fig. 629 dışında). Kontrolör boru tesisatında herhangi bir işlem yapılmadan değiştirilebilir (Fig. 629 dışında).
Malzeme Yapısı:
PN16 – Fig. 42.634 Gövde 1.0460 Dövme Çelik ve Kapak EN-JS1049 Sfero Döküm
PN25 – Fig. 44.634 Gövde 1.0460 Dövme Çelik ve Kapak 1.0619+N Çelik Döküm
PN25 – Fig. 54.634 Gövde 1.4541 Paslanmaz Çelik ve Kapak 1.4308 Paslanmaz Çelik
PN40 – Fig. 45.634 (harici pislik tutuculu) Gövde 1.0460 Dövme Çelik ve Kapak 1.0619+N Çelik Döküm
PN40 – Fig. 55.634 (harici pislik tutuculu) Gövde 1.4541 Paslanmaz Çelik ve Kapak 1.4308 Paslanmaz Çelik
İç aksam: Paslanmaz Çelik
Bağlantılar:
Dişli, flanşlı, soket kaynak boyunlu ve alın kaynak boyunlu
Montaj Ekseni:
Yatay veya dikey (Standart olarak dikey verilmektedir, akış yönü yukarıdan aşağı doğrudur. Yatay montaj için sipariş aşamasında lütfen giriş tarafının sol veya sağdan olduğunu belirtiniz.)
Anma Çapı:
DN15 (1/2” ) – DN25 (1” )
Basınç Sınıfları:
PN16, PN25 vePN40
Kontrolörler (Maks. Çalışma Fark Basıncı):
R4 (4bar), R14 (14bar), R21 (21bar), R32 (32bar)
Çalışma Sıcaklığı:
Maks. Çalışma Sıcaklığı – Fig. 42.634 300 ºC / Fig. 44.634 400 ºC / Fig. 44.634 400 ºC / Fig. 54.634 300 ºC / Fig. 54.634 300 ºC
Uygulama:
- Isı eşanjörleri
- Isıtma bataryaları
- Tanklar
- Tavalar-tablalar
- Kurutma silindirleri
- Fırınlar
