METAL KÖRÜKLÜ VANA PN 16 DN200

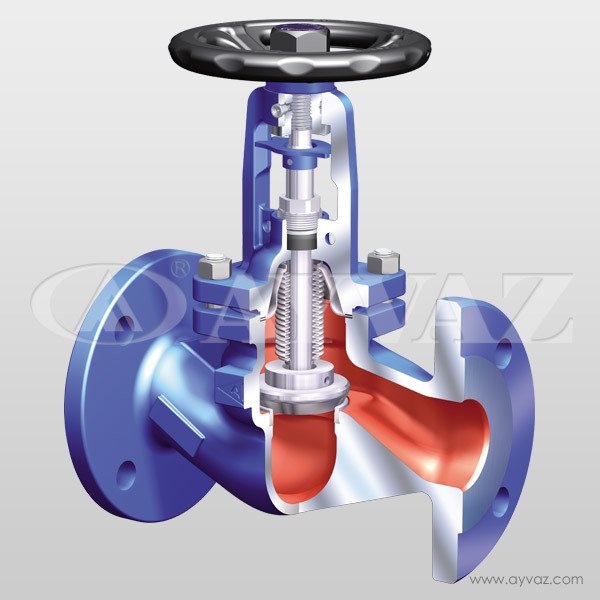

ARI-FABA Plus Metal Körüklü Kesme Vanası
Faba Plus, mil sızdırmazlığı çift cidarlı paslanmaz çelik körük ve emniyet saf grafit salmastra tarafından sağlanmaktadır. Körüğün zarar görmesi halinde milde bulunan altıgen burç sıkılarak mil sızdırmazlığı emniyet saf grafit salmastra ile sağlanabilir. Metal körüklü kesme vanası standart olarak metalik sızdırmazlık prensibine göre çalışır. Faba Plus, konik sit ve klape yapısına sahiptir. Bu yeni klape ve sit tasarımı düz klapeye nazaran arttırılmış kısma fonksiyonunu mümkün kılar.
Opsiyonel olarak 26 farklı klape varyasyonu mevcuttur. Metal körüklü mil sızdırmazlığı, volanın çevrilmesi sırasında neredeyse sürtünmesiz çalıştığı için bakım gerektirmeyen uzun ömürlü bir vanaya ulaşılmasını sağlar. Faba Plus; düz yağlama nipeli, kilitleme tertibatı, demir döküm vanalarda sfero döküm kapak, konum göstergesi, aksesuarlar için optimize edilmiş kapak, yükselmeyen volan, vb. üstün standart özellikler ile ihtiyaçlarınıza uygun kesme vananız.
Malzeme Yapısı:
Fig. 12.046 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.046 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.046 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.046 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.046 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 52.046 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 62.046 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 54.046 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 64.046 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 55.046 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 65.046 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 45.046 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0460 Dövme Çelik
Fig. 45.040 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0460 Dövme Çelik
Fig. 34.040 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.040 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 52.069 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 62.069 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 54.069 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 64.069 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 55.069 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 65.069 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.0619+N Çelik Döküm
Fig. 34.066 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.066 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 54.066 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.066 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 12.047 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.047 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.047 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Fig. 35.047 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm
Körük: X6CrNiMoTi17, 1.4571 Paslanmaz Çelik
Bağlantılar:
Flanşlı, Alın Kaynak Boyunlu
Anma Çapı:
DN15 (1/2”) – DN400 (16”)
Basınç Sınıfları:
PN16, PN25 ve PN40
Sıcaklık Aralığı:
Maks. 300ºC (EN-JL1040 Demir Döküm), 350ºC (EN-JS1049 Sfero Döküm), 450ºC (1.0619+N Çelik Döküm)
Uygulamalar:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
