SÜRGÜLÜ VANA PN 16 DN 40

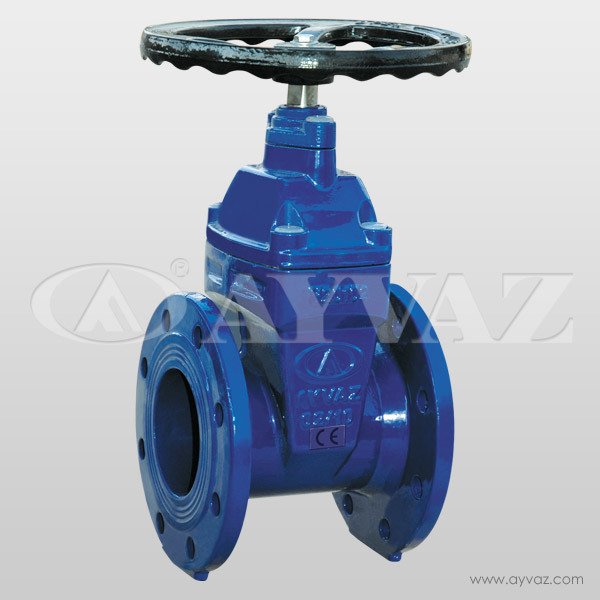

GTK-16 Gate Vana (Elastomer Sitli Sürgülü Vana)

Ayvaz GTK-10 ve GTK-16 Gate vanalar (Sürgülü vanalar), akışkan geçişini, iki sızdırmazlık halkası arasında, geçiş yönüne dik olarak kayan bir diskle (sürgü ile) kapatıp açarak görevlerini yerine getirirler. Vana düz bir yüzey, disk veya sürgü ile kapanır ve akışı keser. Sürgü tek parça olabileceği gibi, çok parçalı da olabilir. Tam açık veya tam kapalı olarak çalışmaları tercih edilir. Hassas akış kontrolü için tercih sebebi değildir.

Gate  vanaların (Sürgülü vanaların) kullanıldığı bazı akışkanlar; su, sıcak su, kızgın su, basınçlı hava, akaryakıt ve kimyasal akışkanlardır.

Malzeme Yapısı:
Gövde ve Kapak: GGG 40.3 Sfero Döküm
Disk: Kauçuk kaplı döküm

Bağlantılar:
Flanşlı

Nominal Çap:
DN40 (1 1/2”) - DN300 (12”)

Basınç Değerleri:
Maks. 10 bar’ a kadar (GTK-10)
Maks. 16 bar’ a kadar (GTK-16)

Sıcaklık Aralığı:
Malzeme yapısına göre -10ºC’den 120ºC’ye kadar.

Uygulamalar:
- Tekstil endüstrisi
- Enerji üretimi
- Rafineriler
- Petrokimya tesisleri
- Gemi inşaatları
- Kimya sektörü
- Gıda tesisleri
- Kağıt fabrikaları
